Impulse werden direkt auf die S0-Schnittstelle übergeben, ohne Berücksichtigung des Wandler Verhältnis. Bedeutet das Wandler Verhältnis und der Impulsfaktor müssen miteinander Kombiniert werden um den im Datenlogger einzutragenden Impulsfaktor zu erhalten.

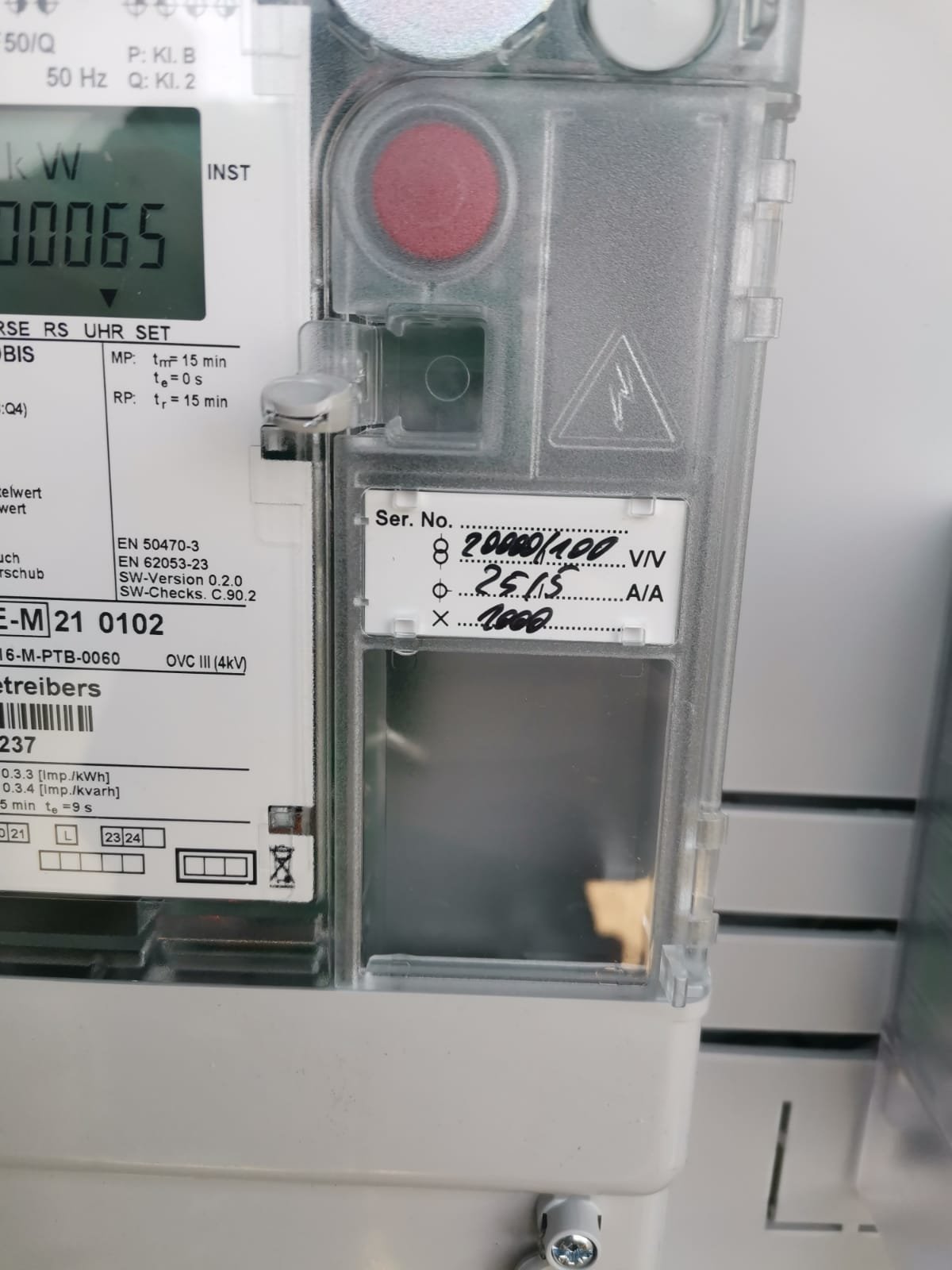

Bsp.: Impulsfaktor= 20000 Impulse/ kWh, Wandler Verhältnis= 1000 zu 1 (Dies setzt sich aus Spannung und Stromwandler Verhältnis zusammen Bsp: P= U*I= (20000/ 100)* (25/5)= Wandler Faktor 1000 )

Anmerkung:

• ein Verhältnis besteht immer aus 2 Zahlenwerten (Pimäreseite zu Sekundärseite).
• Ein Faktor, wie der Name schon sagt, ist ein Wert mit dem der Messwert der Sekundärseite (gemessener Strom auf der gewandelten Seite) multipliziert werden muss um den realen Leistungswert der Primärseite zu erhalten

Rechnung:

• korrigierter Impulsfaktor= Impulsfaktor / Wandler Faktor = 20000/ 1000 = 20 Impulse/ kWh

1.Wert ist das Spannungsverhältnis

1. Wert ist das Stromverhältnis
2. Wert ist der sich daraus ergebende Wandler Faktor oder korrekter Leistungsfaktor
